概述

　催化燃烧法是在催化剂的作用下，使有机污染物在较低的反应温度下，转变成为无害的水和二氧化碳的一种净化有机废气的方法。它的特点是净化效率高、无二次污染、起燃温度低、节省能源、工艺简单、操作方便、安全可靠。
　 国外用催化燃烧法治理废气约始于五十年代初期，目前已广泛应用于制漆、印刷、烘漆、电机、家用电器、合成橡胶、汽车涂装等行业和部门，并取得了明显的环境效益和社会效益。
　 UJ-B型系列有机废气净化装置是我厂在综合国内外产品技术的基础上，加以改进开发的产品，具有节能、体积小、重量轻、性能稳定可靠、结构更合理的特点，是具有先进水平的催化净化装置。

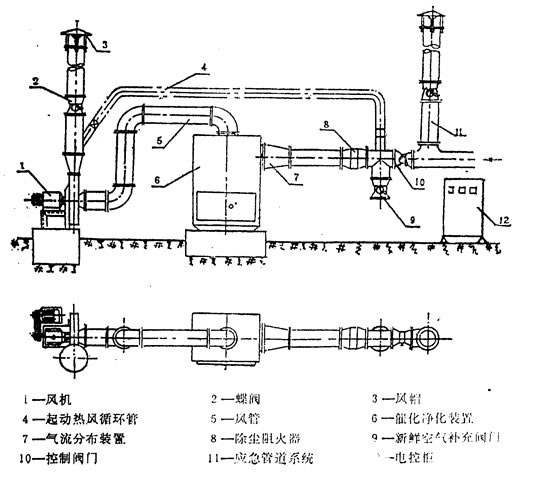

净化系统流程图

应用范围

    UJ-B型系列有机废气催化净化装置适用于处理各行业在生产过程中所产生的苯、酮、酚、酯、醇、醚、醛等类及其衍生物的有机废气。
　 有机废气的最佳处理浓度为2000mg/m³-6000mg/m³。
　 在大多数情况下，应先将有机废气产生源密闭后进行捕集再送入（或吸入）净化装置进行处理。

性能参数

设备选型计算

　（１）按计算时间最大的有机溶剂挥发量（需要处理的量）计算所需要风量：
　　　公式：Ｑmin₁=Gm(1-η)/A×10⁶米³／小时
　　　公式：Ｑmin₁一所需的处理最小风量，单位：米³／小时
　　　 ＧＭ－有机溶剂单位时间的平均挥发量，单位：公斤／小时
　　　 Ａ－国家允许的排放标准（目前常以《工业企业设计卫生标准》为准），单位：毫克/米³
　　 　η－净化装置的净化效率（转化率），一般取９８％。

　（２）按设备敞开口面积所需风量：
　　　公式：Ｑmin₂=Ｆ×Ｖ×3600米³／小时
　　　公式：Ｑmin₂一所需的处理最小风量，单位：米³／小时
　　　 F－设备敞开口面积总和，单位：米³
　　　 V－敞开口处要求的断面风速，单位：米/秒
　　　　　一般可取０.４－０.８米／秒，常取０.５米／秒
例：某单位有一烘道，烘道内每小时挥发二甲苯蒸汽５.５公斤，烘道进出工件二端开口面积之和为０.８３米^２。试问需选用多大型号之有机废气催化净化装置？

解：已知条件：
　　　　　１.国家规定车间空气中二甲苯最高允许浓度为１００毫克/米³
　　　　　２.烘道二端开口处为保证有害气体不外逸，断面风速取０.５米／秒
　　　　　３.选用ＵＪ－Ｂ型有机废气催化净化装置系列产品
　　　　　４.净化效率取９８％
　　　　 计算：按单位时间最大的有机溶剂挥发量计算所需风量：
　　　　Ｑ₁=G(1-η)/A×10⁶＝｛［5.5×（1－0.98）］／100｝×10⁶＝1100米³／小时
　　　　　此时净化装置处理有机废气的平均浓度为：
　　　　　（Ｇ／Ｑ₁）×10⁶＝（5.5/1100）×10⁶=5000毫克/米³
　　　　　按设备敞开口面积计算所需风量：　
　　　　　Ｑ₂＝Ｆ×Ｖ×3600＝0.83×0.5×3600=1494米³／小时
　　　　　此时净化装置处理有机废气的平均浓度为：
　　　　　 G/Q₂×10⁶=5.5/1494×10⁶=3681.3毫克/米³
　分析比较Q₁和Q₂，可以看出在Q₁情况下虽然能保证排放要求，但处理的平均浓度是偏高一些的，同时这个风量对保证敞开口有足够的断面风速又显得偏低一些。而Q₂则既能保证排放要求又能保证劳动卫生要求，平均处理浓度也使净化装置处在最佳状况。因此推荐采用Q₂的计算值，据此选用UJ-B-150型净化装置一台，该装置处理风量为1500米³／小时 ，装机电功率为40.5千瓦。
